Deskripsi Produk

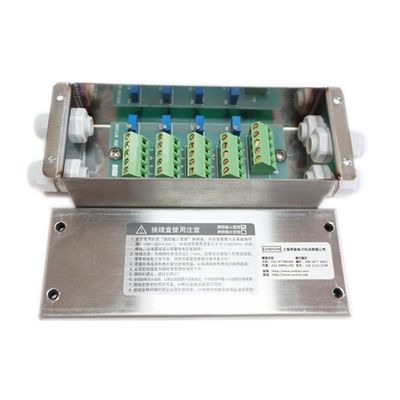

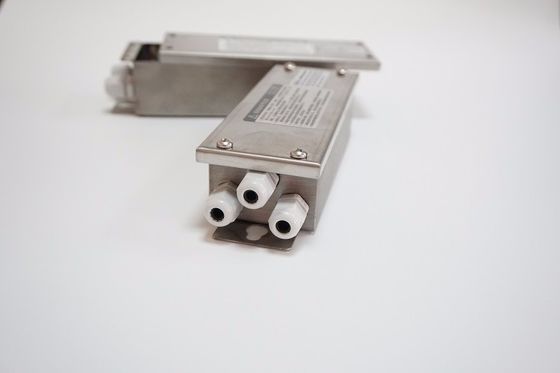

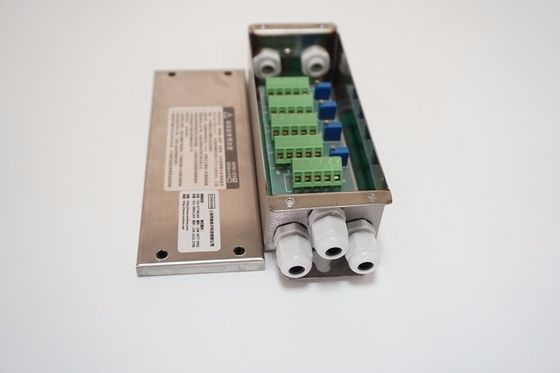

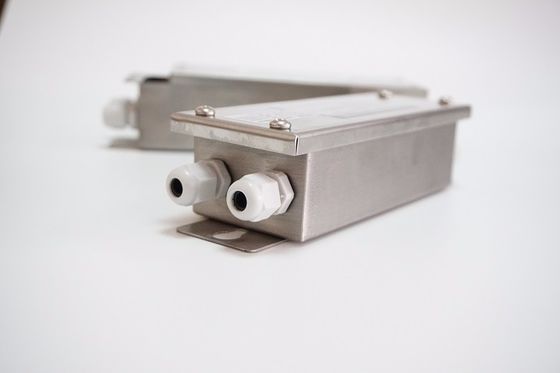

CONHON CHJXH-5XX kotak sambungan sel beban plastik stainless steel lima lubang empat kabel
Sistem lima lubang empat kawat
Struktur cangkang tertutup tahan air plastik
Dengan 5 sambungan tahan air plastik PG7
Konektor plastik atau logam opsional dengan tingkat perlindungan yang lebih tinggi
Desain Industri Kombinasi sempurna antara tradisi dan modernitas
Pengerjaan produk yang sangat baik, teknologi canggih, desain sempurna seperti tepian
Versi PCB dilas dengan komponen pelindung untuk mencegah lonjakan dan petir induksi
Dapat secara efektif mencegah kerusakan sensor dan instrumen oleh sinyal petir dan lonjakan yang diinduksi
Rumah stainless steel, sambungan tertutup, tahan lama, penyegelan yang baik
Dimensi: 180mm × 60mm × 48mm
Ukuran instalasi: 2-1mm
Ukuran pusat lubang pemasangan: 150 ~ 155mm
Untuk timbangan platform kecil, timbangan platform elektronik, hopper batching, timbangan forklift, dll.
Gunakan metode dan titik perhatian kotak persimpangan skala elektronik:
1. koneksi sel beban dan kotak persimpangan
Lewatkan kabel sel beban melalui platform penimbangan ke dalam kotak persimpangan melalui konektor yang disegel dan masukkan setiap kabel inti ke dalam kotak persimpangan.Pasang label warna yang berbeda dari kabel empat inti atau enam inti atau ukur catu daya eksitasi positif dan negatif sinyal positif dan negatif setelah pengukuran Hubungkan ke terminal yang sesuai di kotak persimpangan dan ikat sisa kabel sensor dengan pengikat kabel plastik
2. Sambungan antara kotak persimpangan dan indikator penimbangan
Salah satu ujung kabel berpelindung khusus memasuki kabel inti di kotak persimpangan melalui konektor yang disegel dan dihubungkan ke pos terminal yang sesuai di kotak persimpangan.Ujung lainnya dilas ke steker khusus yang sesuai dengan indikator penimbangan melalui pipa logam untuk memasukkan indikator penimbangan pada soket
Ada tiga hal yang perlu diperhatikan:
Sebuah.Setelah kabel input dan output di kotak sambungan disambungkan, kabel tersebut harus dikencangkan, ditutup rapat, dan sambungannya harus diberi pengering untuk mencegah kelembapan.
b.Untuk sel beban yang berbeda, masukan, umpan balik, dan keluaran harus dibedakan menurut skala warna yang berbeda.
c.Untuk instrumen tampilan penimbangan yang berbeda, soket tampilan penimbangan yang digunakan berbeda dalam bentuk steker, dan metode koneksi berbeda.Jangan melakukan kesalahan
3. Tanah sistem
Pembumian sistem penimbangan elektronik sangat penting.Ini melindungi keamanan pribadi dan memastikan stabilitas dan keandalan sistem.Ukuran pentanahan sistem tidak boleh dianggap enteng.Sistem penimbangan elektronik umum memiliki dua titik dasar.Hubungkan badan penimbangan ke tiang arde dengan satu atau beberapa kabel arde
